氣體滅火系統儲存裝置設置的規范要求

1.問題描述

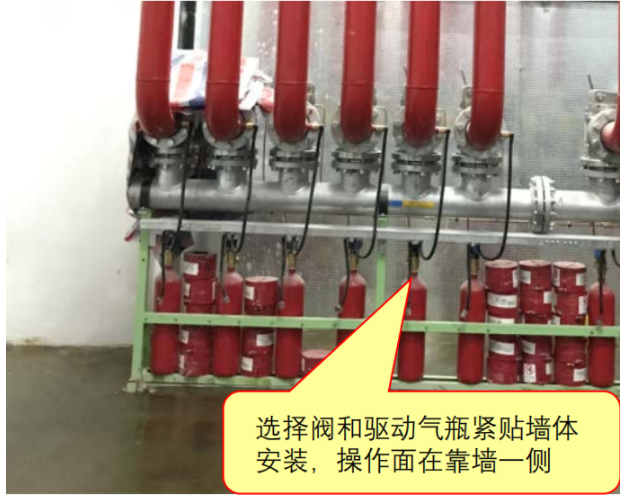

　　1）選擇閥、驅動氣瓶反向安裝，選擇閥操作手柄在背面，啟動瓶壓力表朝向背面，不方便操作；【圖示1】

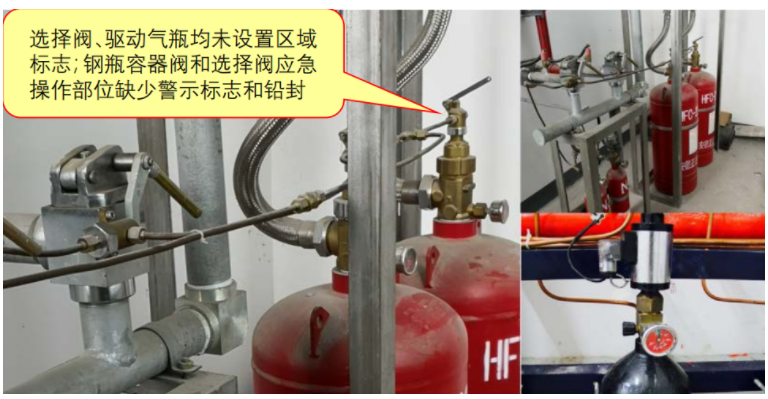

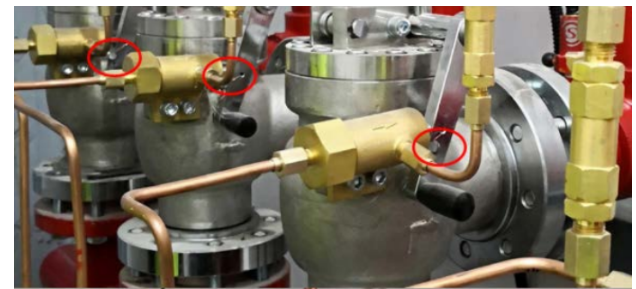

　　2）選擇閥、驅動氣瓶未設置區域標志；滅火劑鋼瓶、驅動氣瓶容器閥和選擇閥手動控制與應急操作部位缺少警示標志和鉛封；【圖示2】

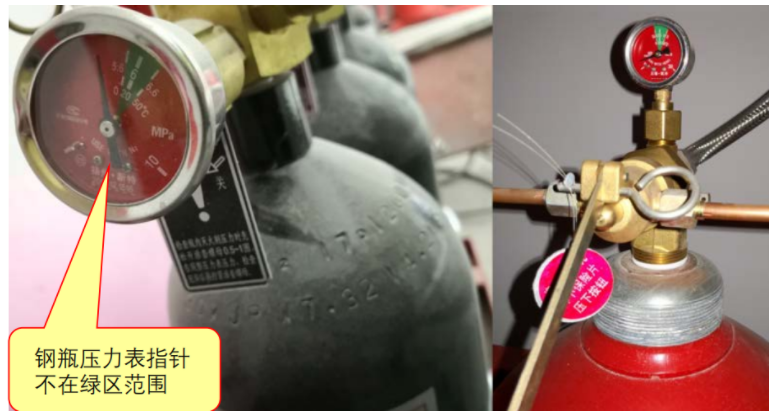

　　3）滅火劑鋼瓶或驅動氣瓶壓力表顯示不正常；【圖示3】

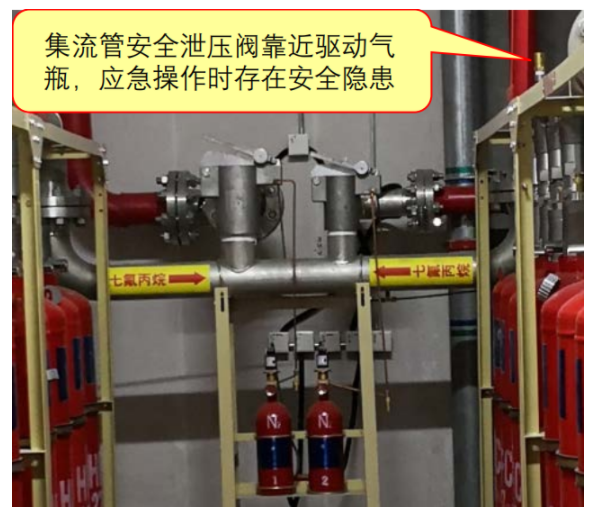

　　4）滅火系統設備泄壓裝置安裝位置靠近應急操作部位；【圖示4】

      5）電磁驅動裝置驅動器電氣連接線安裝不規范；

　　6）氣動驅動裝置啟動管道安裝固定不符合要求，組合分配系統啟動管道中用于控制開啟鋼瓶數量的氣體單向閥方向裝反，造成滅火劑鋼瓶開啟數量錯誤；

　　7）設置驅動氣瓶的氣體滅火系統，驅動氣體控制管路上未安裝低泄高封閥；

　　8）滅火劑鋼瓶或啟動鋼瓶閥門安全防護機構未拆除。

2.規范要求

　　《氣體滅火系統設計規范》（GB 50370-2005）有關規定：

　　4.1.6組合分配系統中的每個防護區應設置控制滅火劑流向的選擇閥，其公稱直徑應與該防護區滅火系統的主管道公稱直徑相等。選擇閥的位置應靠近儲存容器且便于操作。選擇閥應設有標明其工作防護區的 性銘牌?！緢D示5】

　　6.0.9滅火系統的手動控制與應急操作應有防止誤操作的警示顯示與措施。【圖示6】

　　《氣體滅火系統施工及驗收規范》（GB 50263-2007）有關規定：

　　5.2.2滅火劑儲存裝置安裝后，泄壓裝置的泄壓方向不應朝向操作面。低壓二氧化碳滅火系統的安全閥應通過專用的泄壓管接到室外。

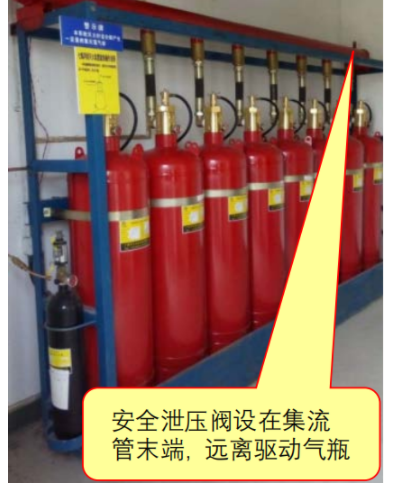

　　5.2.7集流管上的泄壓裝置的泄壓方向不應朝向操作面?！緢D示7】

　　5.3.1選擇閥操作手柄應安裝在操作面一側，當安裝高度超過1.7m時應采取便于操作的措施。

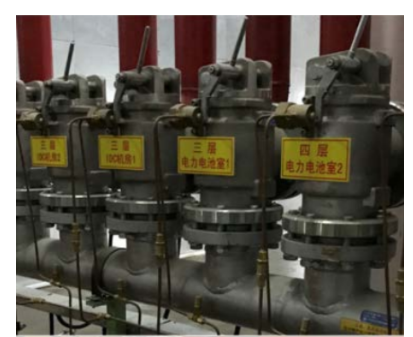

　　5.3.4選擇閥上應設置標明防護區域或保護對象名稱或編號的 性標志牌，并應便于觀察。

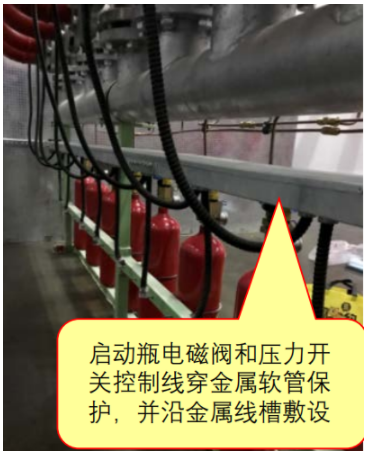

　　5.4.3電磁驅動裝置驅動器的電氣連接線應沿固定滅火劑儲存容器的支、框架或墻面固定。【圖示8】

　　5.4.4氣動驅動裝置的安裝應符合下列規定：

　　1驅動氣瓶的支、框架或箱體應固定牢靠，并做防腐處理。

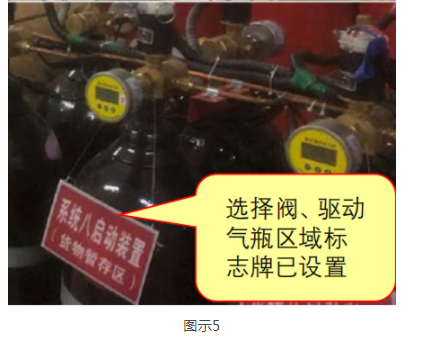

　　2驅動氣瓶上應有標明驅動介質名稱、對應防護區或保護對象名稱或編號的 性標志，并應便于觀察?！緢D示5】

　　5.4.5氣動驅動裝置的管道安裝應符合下列規定：

　　1管道布置應符合設計要求。

　　2豎直管道應在其始端和終端設防晃支架或采用管卡固定。

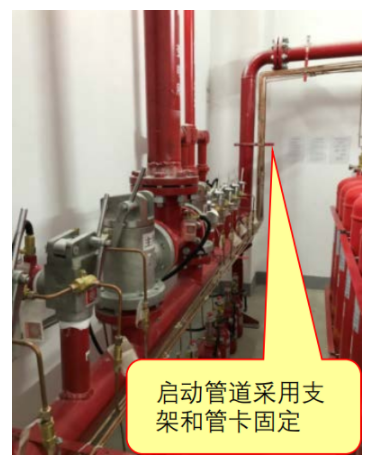

　　3水平管道應采用管卡固定。管卡的間距不宜大于0.6 m。轉彎處應增設1個管卡【圖示9】

　　5.4.6氣動驅動裝置的管道安裝后應做氣壓嚴密性試驗，并合格。

　　7.3.6驅動氣瓶和選擇閥的機械應急手動操作處，均應有標明對應防護區或保護對象名稱的 標志。

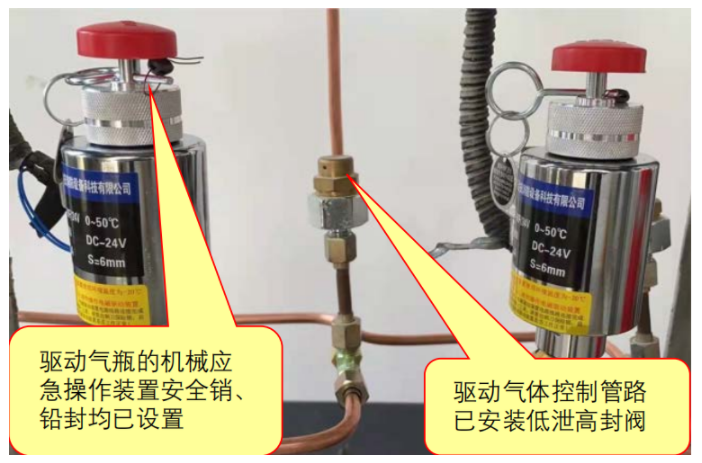

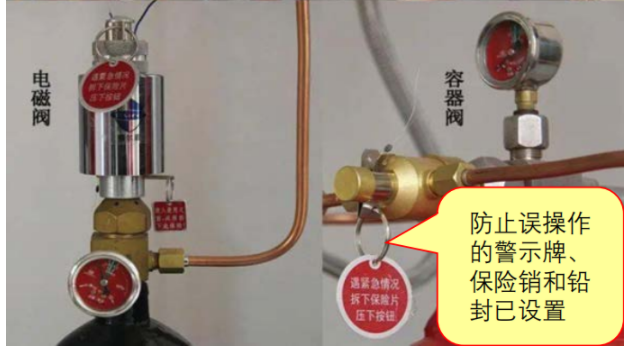

　　驅動氣瓶的機械應急操作裝置均應設安全銷并加鉛封，現場手動啟動按鈕應有防護罩?！緢D示10】

　　《氣體滅火系統及部件》（GB 25972-2010）

　　5.17.1低泄高封閥設置要求

　　驅動氣體控制管路上應安裝低泄高封閥?！緢D示10】

3.圖示說明

　　1）錯誤做法
