四川海灣FH-N8001防火門監控器操作說明

發布日期：2023-01-13 10:29:34 瀏覽量：19904

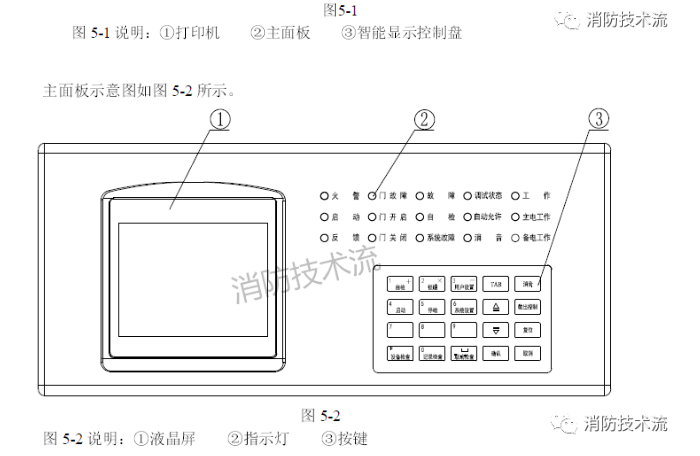

主面板指示燈

火警：紅色，接收到四川火災報警控制器的火警信息時此燈點亮；復位后此燈熄滅。

啟動：紅色，發出啟動命令后此燈常亮；當發出啟動命令后在10秒內未收到要求的反饋信號此燈閃亮；復位后此燈熄滅。

反饋：紅色，接收到外接設備的反饋信息時此燈點亮；反饋全部恢復或復位后此燈熄滅。

門故障：黃色，檢測到有防火門處于非正常的打開狀態或非正常的關閉狀態時此燈點亮；防火門狀態全部恢復正?；驈臀缓蟠藷粝?。

門開啟：紅色，檢測到所連接的任一防火門處于開啟狀態時此燈點亮；未檢測到有防火門處于開啟狀態時此燈熄滅。

門關閉：紅色，檢測到所連接的任一防火門處于關閉狀態時此燈點亮；未檢測到有防火門處于關閉狀態時此燈熄滅。

故障：黃色，檢測到所連接的總線設備、顯示控制盤、交流電源、備用電源、通訊等處于故障狀態時此燈點亮：全部故障恢復或復位后此燈熄滅。

自檢：黃色，對音響部件、指示燈和顯示器進行自檢時此燈點亮；自檢結束后此燈熄滅。

系統故障：黃色，當系統程序無法正常運行或系統基本功能異常時，此燈點亮，以提示用戶立即對控制器進行修復。

調試狀態：綠色，當系統處于調試狀態時此燈點亮，處于監控狀態時此燈熄滅。

自動允許：綠色，當系統處于自動允許狀態時此燈點亮，處于自動禁狀態時此燈熄滅。

消音：綠色，當系統的聲音提示被手動消除后此燈點亮，再次有新的聲音提示或復位后此燈熄滅。

工作：綠色，接通監控器電源后，此燈點亮。

主電工作：綠色，當監控器由AC220V電源供電工作時，此燈點亮。

備電工作：綠色，當監控器由備用電源供電工作時，此燈點亮。

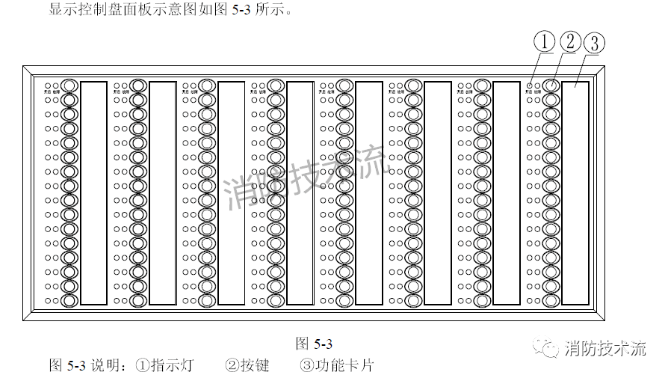

顯示控制盤面板指示燈

開啟：紅色，該指示燈組對應的防火門處于打開狀態時此燈點亮，處于關閉狀態時此燈熄滅。

故障：黃色，該指示燈組對應的防火門處于非正常打開或非正常的關閉狀態時此燈點亮，處于正常狀態時此燈熄滅。

按鍵

啟動/停止：用于手動啟動/停動該按鍵對應的防火門控制裝置，此操作需要用戶級密碼。

注意：兩次按鍵操作應間隔1秒以上，當蜂鳴器發出長鳴音時，應停頓片刻再進行按鍵操作。
