一、JTF-GOM-GST9613點型復合式感煙感溫火災探測器概述

　　JTF-GOM-GST9613點型復合式感煙感溫火災探測器（以下簡稱探測器）是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。該款探測器也能對酒精燃燒等有明顯溫升的明火探測報警，擴大了光電感煙探測器的應用范圍。

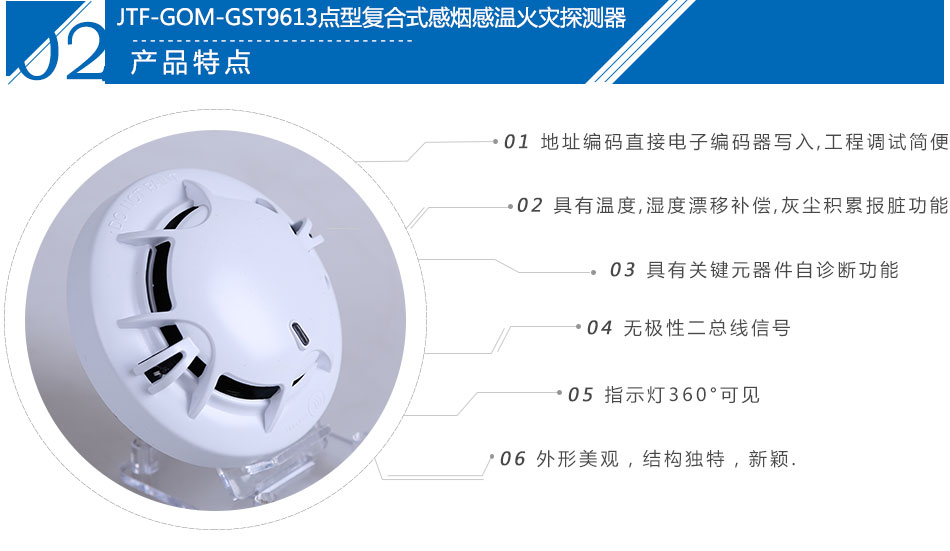

二、JTF-GOM-GST9613點型復合式感煙感溫火災探測器特點

　　1.地址編碼由電子編碼器直接寫入，工程調試簡便可靠；

　　2.具有溫度、濕度漂移補償，灰塵積累報臟功能；

　　3.具有關鍵元器件自診斷功能；

　　4.無極性二總線信號；

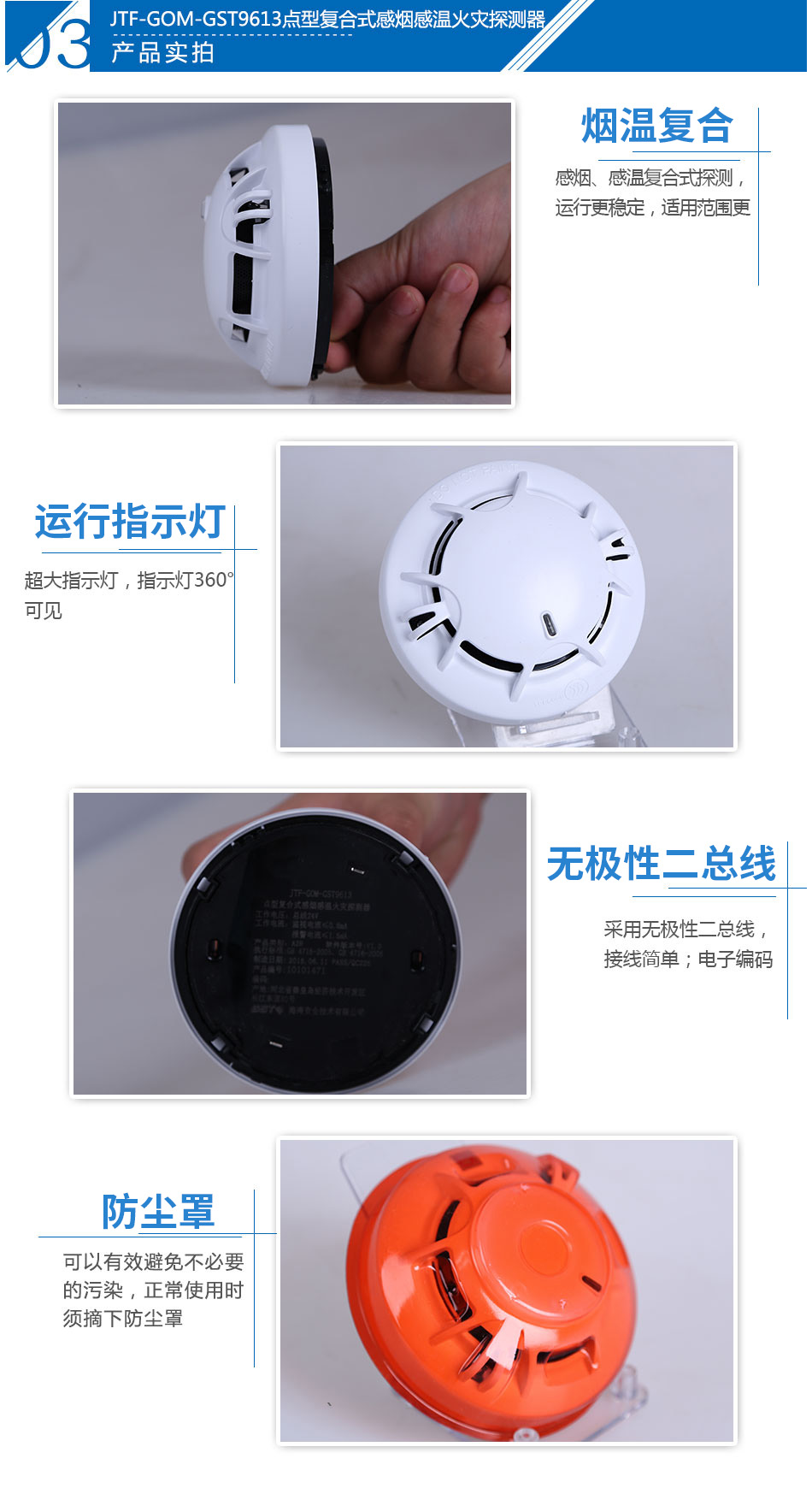

　　5.指示燈360°可見。

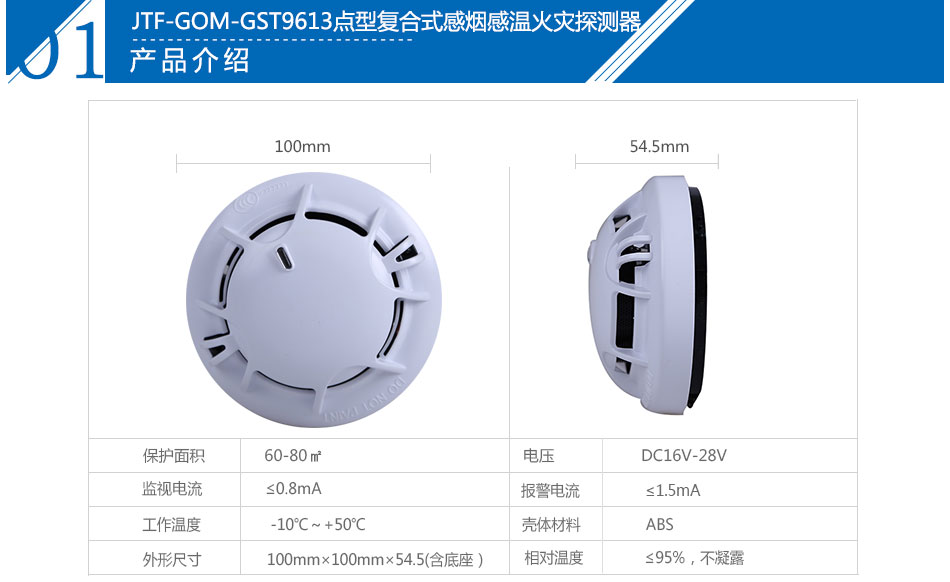

三、JTF-GOM-GST9613點型復合式感煙感溫火災探測器技術特性

　　1.工作電壓：總線電壓：24V，允許范圍：16V～28V

　　2.工作電流：監視電流≤0.8mA，報警電流≤1.5mA

　　3.感溫類型：A2R

　　4.報警確認燈：紅色，巡檢時閃爍，報警時常亮

　　5.編碼方式：電子編碼（編碼范圍為1～242）

　　6.保護面積：當空間高度為6m～12m時，一個探測器的保護面積，對一般保護場所而言為80m2；空間高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準

　　7.線制：信號二總線無極性

　　8.使用環境：溫度：-10℃～+50℃　　相對濕度≤95%，不凝露

　　9.外形尺寸：直徑：100mm高：54.5mm（帶底座）

　　10.外殼防護等級：IP23

　　11.殼體材料：ABS

　　12.重量：約110g

　　13.安裝孔距：45mm～75mm

　　14.執行標準：GB4715-2005、GB4716-2005

四、JTF-GOM-GST9613點型復合式感煙感溫火災探測器結構特征與工作原理

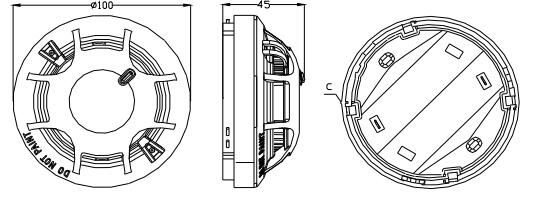

　　1.探測器外形示意圖如圖1所示。

　　2.工作原理

　　前向散射光型煙霧探測器對那些產生小顆粒黑色煙霧的燃燒不敏感，但由于這些火都伴隨著明顯的溫升，如果將光電感煙和溫度傳感器復合在一起，利用復合“火災量”算法能夠有效地提高光電探測的靈敏度，使光電探測器對小粒子黑煙明火也能及時探測報警，擴大了光電探測的應用范圍。
