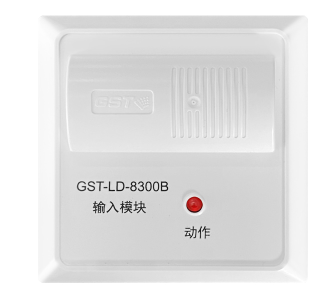

四川海灣GST-LD-8300B輸入模塊（消防監視模塊）安裝與布線

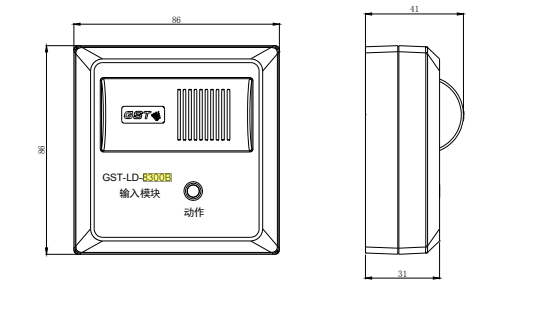

四川海灣GST-LD-8300B輸入模塊（消防監視模塊）結構特征、安裝與布線

四川四川海灣消防GST-LD-8300B輸入模塊接線端子說明：

　　Z1、Z2：接控制器兩總線，無極性；

　　I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入。

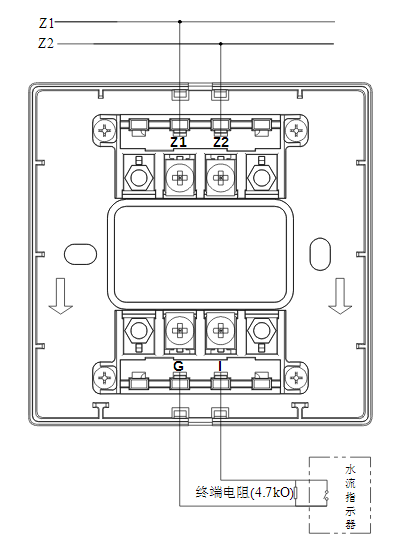

1、模塊與具有常開無源觸點的現場設備（以水流指示器為例）連接方法如下圖所示。

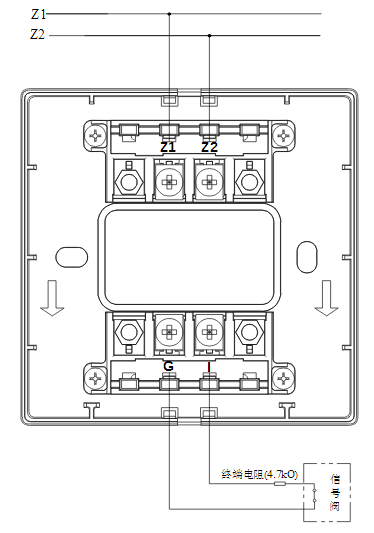

2、模塊與具有常閉無源觸點的現場設備（以信號閥為例）連接方法如下圖所示。

四川海灣GST-LD-8300B輸入模塊（消防監視模塊）布線要求：

信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2；I、G 采用耐火 RV 軟線，截面積≥1.0mm2。

四川海灣GST-LD-8300B輸入模塊（消防監視模塊）應用方法 ：

模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個 4.7kΩ的終端阻。
